VMI系列二位三通精巧型電磁閥，是直動式結構，體型小巧，所有接口都在同一管線上，線圈與管線保持隔絕位置。VMI系列二位三通電磁閥可廣泛用于對氣缸、閥門等執(zhí)行器及設備的自動控制。 |
|
|

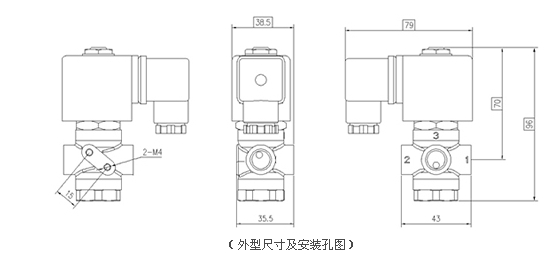

 （外型尺寸及安裝孔圖） |
|
VMI-A二位三通精巧型電磁閥常閉型規(guī)格表： |
|
接管口徑 |
G1/4” |
|
流量通徑mm |
1.6 |
2.0 |
2.5 |
3 |
4 |
|
CV值 |
0.07 |
0.14 |
0.21 |
0.25 |
0.35 |
|
工作壓力(Mpa) |
AC |
0～1.3 |
0～1.1 |
0～0.9 |
0～0.6 |
0～0.35 |
|
DC |
0～1.1 |
0～0.9 |
0～0.7 |
0～0.4 |
0～0.2 |
|
介質/溫度 |
水、空氣、油（20CST以下） / -5～80℃ |
|
線圈功率 |
AC220V |
（其他電壓可定制）16VA |
|
DC24V |
（其他電壓可定制）16W |
|
閥體材質 |
鍛銅/不銹鋼SUS304 | |
|

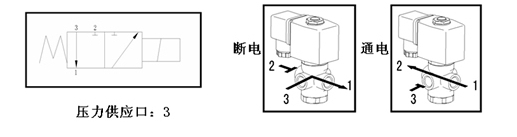

VMI-A二位三通精巧型電磁閥常閉型斷電、通電……工作流向圖： |
|
|
|
VMI-B二位三通精巧型電磁閥常開型規(guī)格表： |
|
接管口徑 |
G1/4” |
|
流量通徑mm |
1.6 |
2.0 |
2.5 |
3 |
4 |
|
CV值 |
0.07 |
0.14 |
0.21 |
0.25 |
0.35 |
|
工作壓力(Mpa) |
AC |
0～1.3 |
0～1.1 |
0～0.9 |
0～0.6 |
0～0.35 |
|
DC |
0～1.1 |
0～0.9 |
0～0.7 |
0～0.4 |
0～0.2 |
|
介質/溫度 |
水、空氣、油（20CST以下） / -5～80℃ |
|
線圈功率 |
AC220V |
（其他電壓可定制）16VA |
|
DC24V |
（其他電壓可定制）16W |
|
閥體材質 |
鍛銅/不銹鋼SUS304 | |
|
VMI-B二位三通精巧型電磁閥常開型斷電、通電……工作流向圖：
|
|
VMI-C二位三通精巧型電磁閥萬能型規(guī)格表：
|
接管口徑 |
G1/4” |
|
流量通徑mm |
1.6 |
2.0 |
2.5 |
3 |
4 |
|
CV值 |
0.07 |
0.14 |
0.21 |
0.25 |
0.35 |
|
工作壓力(Mpa) |
AC |
0～0.7 |
0～0.5 |
0～0.4 |
0～0.25 |
0～0.17 |
|
DC |
0～0.5 |
0～0.4 |
0～0.3 |
0～0.2 |
0～0.08 |
|
介質/溫度 |
水、空氣、油（20CST以下） / -5～80℃ |
|
線圈功率 |
AC220V |
（其他電壓可定制）16VA |
|
DC24V |
（其他電壓可定制）16W |
|
閥體材質 |
鍛銅/不銹鋼SUS304 | |
|

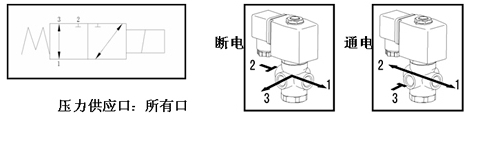

VMI-C二位三通精巧型電磁閥萬能型斷電、通電……工作流向圖：
|
