導熱油電磁閥詳細介紹：
適用介質：高溫氣體，液體，導熱油
介質溫度: -5 ~300℃
動作方式：先導式或分步直動式
工作壓力：常閉：分步直動式0~10kgf/cm2
常閉：先導式0.5~16kgf/cm2
閥體材質:黃銅（鍛造），不銹鋼（精密鑄造）
活塞式密封
線圈保護系數：IP54
導熱油電磁閥技術參數：
|

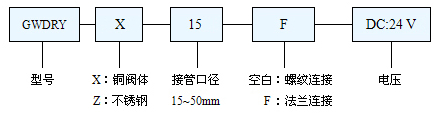

型號 |
GWDRYX-15 |
GWDRYX-20 |
GWDRYX-25 |
GWDRYX-32 |
GWDRYX-40 |
GWDRYX-50 |
GWDRYX-15F |
GWDRYX-20F |
GWDRYX-25F |
GWDRYX-32F |
GWDRYX-40F |
GWDRYX-50F |
|
連接尺寸 |
1/2" |
3/4" |
1" |
1¼" |
1½" |
2" |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
|
流量孔徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
15 |
20 |
25 |
32 |
40 |
50 |
|
Cv 值 |
4.8 |
8 |
12 |
24 |
29 |
48 |
4.8 |
8 |
12 |
24 |
29 |
48 |
|
L（長） |
mm |
75 |
75 |
92 |
110 |
122 |
161 |
94 |
96 |
118 |
136 |
141 |
177 |
|
H（高） |
mm |
135 |
142 |
150 |
150 |
155 |
174 |
168 |
178 |
180 |
189 |
196 |
220 |
|
介質溫度 |
℃ |
-5 ~300℃瞬時溫度可達到300℃ |
|
工作壓力（壓差） |
Kgf/cm2 |
0~10(0.5~16)kgf/cm2 |
|
最大耐壓力 |
Kgf/cm2 |
20 |
|
額定電壓 |
220VAC/50HZ ；110 VAC/50HZ 1; DC24； DC12 上下浮動±10%其他電壓可以定制 |
