一、水力電動控制閥概述：

水力電動控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置后，可控制開啟和關閉的速度。當閥門從進口端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓。推動膜片關閉主閥。本產品利用導閥控制閥門的開啟和關閉，節省能源。可代替其它閥門大型電動裝置，廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。主要閥門零件材質如下表：

零件名稱	材質
閥體、閥蓋	鑄鐵、鑄鋼、不銹鋼
閥座	錫青銅、不銹鋼
閥瓣	碳鋼、不銹鋼+丁腈橡膠
閥桿	鋁青鋼、鉻不銹鋼
膜片	丁腈橡膠
膜片壓板	碳鋼、不銹鋼
彈簧	不銹鋼

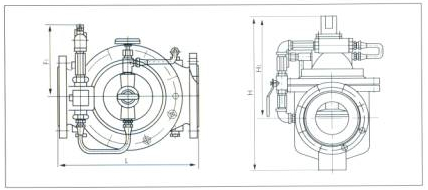

二、水力電動控制閥主要外形尺寸：

公稱通徑 DN(mm)	尺    寸
	L	F1	H1	H
20	150	136	269	342
25	160	136	269	342
32	180	136	269	342
40	200	155	300	395
50	203	155	300	395
65	216	165	288	385
80	241	175	310	420
100	270	195	340	500
125	300	220	380	540
150	330	230	410	575
200	400	255	440	665
250	480	300	460	720
300	550	340	480	750
350	622	415	516	830
400	685	450	560	900
450	750	450	560	900
500	811	410	750	1110
600	935	456	850	1286
