DQ11F-160P低溫球閥產品規范
公稱壓力：16.0MPa
公稱通徑：10mm～50mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：螺紋
介質流向：由閥門的左側向右流
DQ11F-160P低溫球閥主要零部件材料
閥體、閥蓋、閥桿：不銹鋼
球體：不銹鋼實心球
填料：PTFE
密封圈：PTFE或PCTFE

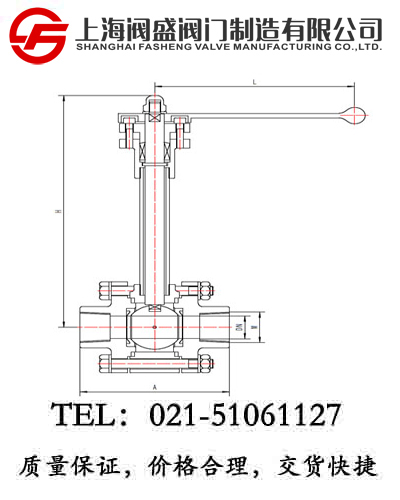

DQ11F-160P低溫球閥外型尺寸與連接尺寸
|
產品型號 |
DQ11F-160P低溫球閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
A |
M(NPT) |
H |
L |
|
744Q10AB2A3 |
10 |
80 |
3/8 |
205 |
160 |
2.9 |
|
744Q15AB2A3 |
15 |
90 |
1/2 |
207 |
180 |
3.1 |
|
744Q20AB2A3 |
20 |
100 |
3/4 |
239 |
200 |
3.9 |
|
744Q25AB2A3 |
25 |
120 |
1 |
254 |
200 |
5.4 |
|
744Q32AB2A3 |
32 |
140 |
1-1/4 |
280 |
250 |
9.9 |
|
744Q40AB2A3 |
40 |
170 |
1-1/2 |
292 |
320 |
13.8 |
|
744Q50AB2A3 |
50 |
200 |
2 |
322 |
320 |
19.5 |
