DQ41F-40P低溫球閥產(chǎn)品規(guī)范
公稱壓力：4.0MPa
公稱通徑：15mm～200mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：法蘭
介質流向：由閥門的左側向右流
DQ41F-40P低溫球閥主要零部件材料
閥體、閥蓋、閥桿：不銹鋼
球體：不銹鋼實心球
填料：PTFE
密封圈：PTFE或PCTFE

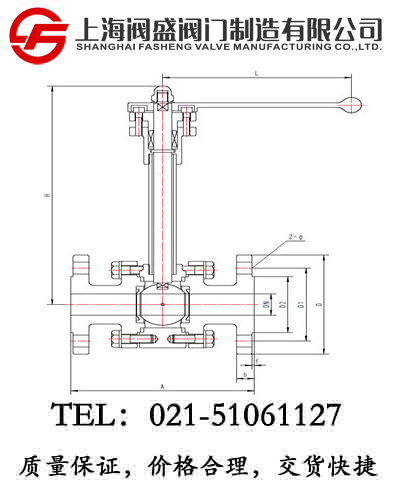

DQ41F-40P低溫球閥外型尺寸與連接尺寸
|
產(chǎn)品型號 |
DQ41F-40P低溫球閥 |
重量
(kg) |
|
產(chǎn)品代號 |
通徑
DN(mm) |
尺寸(mm) |
|
A |
H |
D |
D1 |
D2 |
D6 |
Z-Ф |
b |
f |
f1 |
L |
|
422Q15AB2A3 |
15 |
130 |
207 |
95 |
65 |
45 |
40 |
4-14 |
16 |
2 |
3 |
140 |
4.2 |
|
422Q20AB2A3 |
20 |
150 |
239 |
105 |
75 |
55 |
51 |
4-14 |
16 |
2 |
3 |
160 |
5.6 |
|
422Q25AB2A3 |
25 |
160 |
254 |
115 |
85 |
65 |
58 |
4-14 |
16 |
2 |
3 |
180 |
7.2 |
|
422Q32AB2A3 |
32 |
180 |
280 |
135 |
100 |
78 |
66 |
4-18 |
18 |
2 |
3 |
200 |
11.3 |
|
422Q40AB2A3 |
40 |
200 |
292 |
145 |
110 |
85 |
76 |
4-18 |
18 |
2 |
3 |
200 |
13.8 |
|
422Q50AB2A3 |
50 |
230 |
322 |
160 |
125 |
100 |
88 |
4-18 |
20 |
3 |
4 |
250 |
18.6 |
|
422Q65AB2A3 |
65 |
290 |
354 |
180 |
145 |
120 |
110 |
8-18 |
22 |
3 |
4 |
320 |
32.8 |
|
422Q80AB2A3 |
80 |
310 |
375 |
195 |
160 |
135 |
121 |
8-18 |
22 |
3 |
4 |
320 |
46.2 |
|
422Q100AB2A3 |
100 |
350 |
420 |
230 |
190 |
160 |
150 |
8-23 |
24 |
3 |
4 |
360 |
60.3 |
|
422Q125AB2A3 |
125 |
400 |
452 |
270 |
220 |
188 |
176 |
8-25 |
28 |
3 |
4 |
500 |
101.6 |
|
422Q150AB2A3 |
150 |
480 |
491 |
300 |
250 |
218 |
204 |
8-25 |
30 |
3 |
4 |
700 |
166.2 |
|
422Q200AB2A3 |
200 |
600 |
544 |
375 |
320 |
282 |
260 |
12-30 |
38 |
3 |
4 |
900 |
274.6 |
