DQ61F-40P低溫球閥產品規范
公稱壓力：4.0MPa
公稱通徑：15mm～200mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：承插焊
介質流向：由閥門的左側向右流
DQ61F-40P低溫球閥主要零部件材料
閥體、閥蓋、閥桿：不銹鋼
球體：不銹鋼實心球
填料：PTFE
密封圈：PTFE或PCTFE

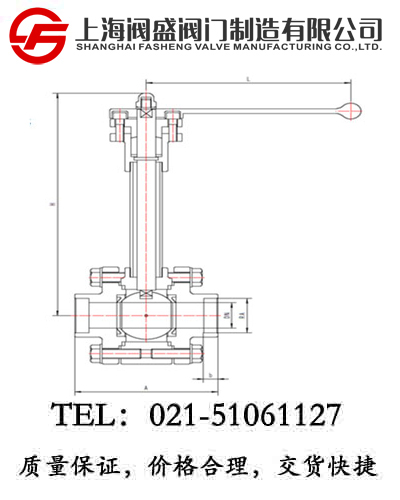

DQ61F-40P低溫球閥（BW）外型尺寸與連接尺寸
|
產品型號 |
DQ61F-40P低溫球閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
A |
b |
RA |
D |
H |
L |
|
433Q15AB2A3 |
15 |
140 |
6 |
18.5 |
32 |
207 |
140 |
3.2 |
|
433Q20AB2A3 |
20 |
152 |
6 |
25.5 |
38 |
239 |
160 |
4.1 |
|
433Q25AB2A3 |
25 |
165 |
6 |
32.5 |
44 |
254 |
180 |
5.3 |
|
433Q32AB2A3 |
32 |
178 |
6 |
38.5 |
54 |
280 |
200 |
10.2 |
|
433Q40AB2A3 |
40 |
190 |
7 |
48.5 |
62 |
292 |
200 |
14.3 |
|
433Q50AB2A3 |
50 |
216 |
8 |
57.5 |
74 |
322 |
250 |
20.2 |
|
433Q65AB2A3 |
65 |
241 |
10 |
76.5 |
88 |
354 |
320 |
25.4 |
|
433Q80AB2A3 |
80 |
283 |
10 |
89.5 |
106 |
375 |
320 |
50.8 |
|
433Q100AB2A3 |
100 |
305 |
12 |
108.5 |
130 |
420 |
360 |
70.9 |
|
433Q125AB2A3 |
125 |
381 |
12 |
133.5 |
158 |
452 |
500 |
81.1 |
|
433Q150AB2A3 |
150 |
403 |
12 |
159.5 |
186 |
491 |
700 |
131.3 |
|
433Q200AB2A3 |
200 |
419 |
16 |
219.5 |
238 |
544 |
900 |
216.8 |
