DQ61F-160P低溫球閥產品規范
公稱壓力：16.0MPa
公稱通徑：10mm～100mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：承插焊
介質流向：由閥門的左側向右流
DQ61F-160P低溫球閥主要零部件材料
閥體、閥蓋、閥桿：不銹鋼
球體：不銹鋼實心球
填料：PTFE
密封圈：PTFE或PCTFE

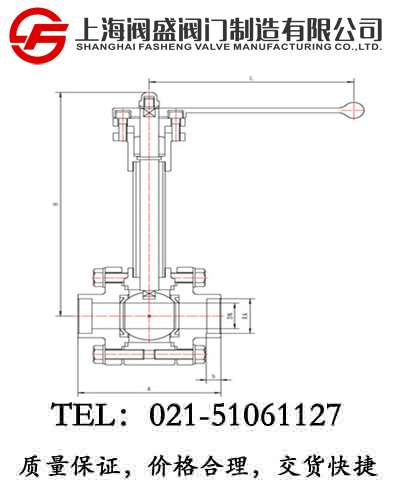

DQ61F-160P低溫球閥（BW）外型尺寸與連接尺寸
|
產品型號 |
DQ61F-160P低溫球閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
A |
b |
RA |
D |
H |
L |
|
733Q15AB2A3 |
15 |
216 |
10 |
18.5 |
34 |
207 |
160 |
3.4 |
|
733Q20AB2A3 |
20 |
229 |
12 |
25.5 |
40 |
239 |
180 |
4.3 |
|
733Q25AB2A3 |
25 |
254 |
12 |
32.5 |
48 |
254 |
200 |
5.6 |
|
733Q32AB2A3 |
32 |
279 |
12 |
38.5 |
62 |
280 |
200 |
10.7 |
|
733Q40AB2A3 |
40 |
305 |
12 |
48.5 |
70 |
292 |
250 |
15.1 |
|
733Q50AB2A3 |
50 |
368 |
15 |
57.5 |
82 |
322 |
320 |
21.2 |
|
733Q65AB2A3 |
65 |
419 |
15 |
76.5 |
100 |
354 |
320 |
26.7 |
|
733Q80AB2A3 |
80 |
381 |
15 |
89.5 |
113 |
375 |
360 |
53.3 |
|
733Q100AB2A3 |
100 |
457 |
15 |
108.5 |
132 |
420 |
360 |
74.4 |
