DQ61F-300LB低溫球閥產品規范
公稱壓力：5.0MPa
公稱通徑：1/2in～8in
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：對焊
介質流向：由閥門的左側向右流
DQ61F-300LB低溫球閥主要零部件材料
閥體、閥蓋、閥桿：不銹鋼
球體：不銹鋼實心球
填料：PTFE
密封圈：PTFE或PCTFE

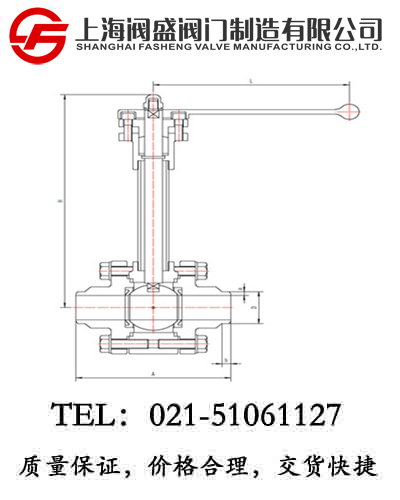

DQ61F-300LB低溫球閥（SW）外型尺寸與連接尺寸
|
產品型號 |
DQ61F-300LB低溫球閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
A |
b |
D |
a |
H |
L |
|
B11Q15AB2A3 |
1/2 |
140 |
6 |
21.3 |
2.77 |
207 |
140 |
3.2 |
|
B11Q20AB2A3 |
3/4 |
152 |
6 |
26.7 |
2.87 |
239 |
160 |
4.1 |
|
B11Q25AB2A3 |
1 |
165 |
6 |
33.4 |
3.38 |
254 |
180 |
5.3 |
|
B11Q32AB2A3 |
1-1/4 |
178 |
6 |
42.2 |
3.56 |
280 |
200 |
10.2 |
|
B11Q40AB2A3 |
1-1/2 |
190 |
7 |
48.3 |
3.68 |
292 |
200 |
14.3 |
|
B11Q50AB2A3 |
2 |
216 |
8 |
60.3 |
3.91 |
322 |
250 |
20.2 |
|
B11Q65AB2A3 |
2-1/2 |
241 |
10 |
73.0 |
5.16 |
354 |
320 |
25.4 |
|
B11Q80AB2A3 |
3 |
283 |
10 |
88.9 |
5.49 |
375 |
320 |
50.8 |
|
B11Q100AB2A3 |
4 |
305 |
12 |
114.3 |
6.02 |
420 |
360 |
70.9 |
|
B11Q125AB2A3 |
5 |
381 |
12 |
141.3 |
6.55 |
452 |
500 |
81.1 |
|
B11Q150AB2A3 |
6 |
403 |
12 |
168.3 |
7.11 |
491 |
700 |
131.3 |
|
B11Q200AB2A3 |
8 |
419 |
16 |
219.1 |
8.18 |
544 |
900 |
216.8 |
