DY43H-16T減壓閥產品規(guī)范
公稱壓力：1.6MPa
公稱通徑：25mm～65mm
適用介質：O2、N2、Ar等
適用溫度：-40～+80℃
連接方式：法蘭
進口壓力：1.2～1.6MPa
出口壓力：0.1～1.2MPa
DY43H-16T減壓閥主要零部件材料
閥體、閥蓋：銅合金
閥頂、膜片：不銹鋼
彈簧：彈簧鋼
密封圈：PTFE或PCTFE

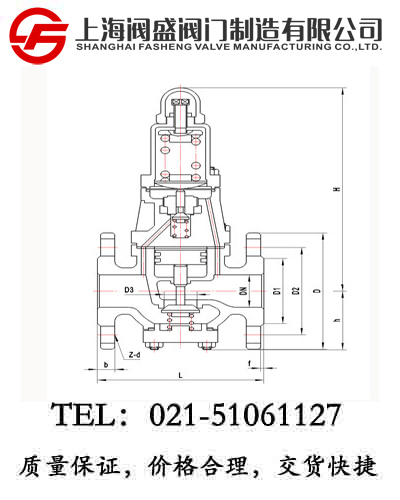

DY43H-16T減壓閥外型尺寸與連接尺寸
|
產品型號 |
DY43H-16T減壓閥 |
額定流量
(Nm3/h) |
重 量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸(mm) |
|
D |
D1 |
D2 |
D3 |
L |
b |
f |
Z-d |
H |
h |
|
322P25GMA4 |
25 |
115 |
65 |
85 |
24 |
140 |
16 |
2 |
4-14 |
270 |
58 |
180 |
11.9 |
|
322P40GMA4 |
40 |
140 |
85 |
110 |
30 |
160 |
16 |
3 |
4-18 |
273 |
75 |
300 |
17.4 |
|
322P50GMA4 |
50 |
160 |
110 |
125 |
40 |
190 |
20 |
3 |
4-18 |
285 |
95 |
450 |
24.5 |
|
322P65GMA4 |
65 |
185 |
120 |
145 |
52 |
220 |
22 |
3 |
4-18 |
300 |
110 |
800 |
35.6 |
