DL44W-10T低溫角式節流閥產品規范
公稱壓力：1.0MPa
公稱通徑：100mm～350mm
適用介質：LO2、LN2、LAr等
適用溫度：-196～+80℃
連接方式：法蘭
介質流向：由閥瓣下面向上流
DL44W-10T低溫角式節流閥主要零部件材料
閥體、閥瓣：銅合金
閥桿：不銹鋼
填料：PTFE

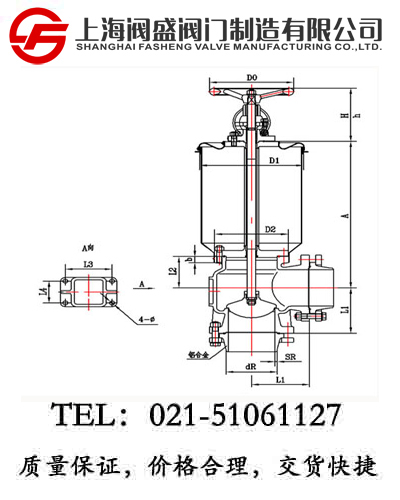

DL44W-10T低溫角式節流閥外型尺寸與連接尺寸
|
產品型號 |
DL44W-10T低溫角式節流閥 |
重量
kg |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
A |
dR |
sR |
L1 |
L2 |
L3 |
L4 |
Φ |
b |
D0 |
D1 |
D2 |
H |
h |
|
122L100FM2A3 |
100 |
800 |
108 |
4 |
140 |
100 |
120 |
70 |
15 |
20 |
320 |
255 |
195 |
260 |
310 |
98 |
|
122L125FM2A3 |
125 |
800 |
133 |
4 |
165 |
115 |
135 |
80 |
15 |
22 |
360 |
350 |
210 |
263 |
313 |
110 |
|
122L150FM2A3 |
150 |
800 |
158 |
4 |
180 |
135 |
150 |
90 |
17 |
22 |
360 |
350 |
255 |
263 |
323 |
135 |
|
122L200FM2A3 |
200 |
800 |
208 |
4 |
215 |
180 |
185 |
120 |
17 |
22 |
450 |
446 |
295 |
335 |
405 |
170 |
|
122L250FM2A3 |
250 |
800 |
260 |
5 |
260 |
210 |
220 |
150 |
22 |
25 |
450 |
446 |
390 |
335 |
435 |
253 |
|
122L300FM2A3 |
300 |
1000 |
312 |
6 |
280 |
230 |
260 |
190 |
22 |
25 |
450 |
476 |
430 |
450 |
570 |
345 |
|
122L350FM2A3 |
350 |
1000 |
362 |
6 |
310 |
260 |
280 |
200 |
22 |
25 |
450 |
526 |
480 |
450 |
590 |
463 |
