J41F-40P常溫截止閥產品規范
公稱壓力：4.0MPa
公稱通徑：10mm～50mm
適用介質：O2、N2、Ar、NG、C2H4等
適用溫度：-40～+80℃
連接方式：法蘭
介質流向：由閥瓣下面向上流
J41F-40P常溫截止閥主要零部件材料
閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
閥瓣密封圈：PTFE或PCTFE

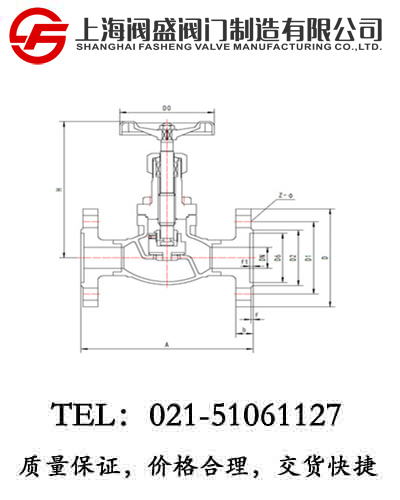

J41F-40P常溫截止閥外型尺寸與連接尺寸
|
產品型號 |
J41F-40P常溫截止閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
A |
H1 |
H2 |
D |
D1 |
D2 |
D6 |
Z-Ф |
b |
f |
f1 |
D0 |
|
422J10AB2A4 |
10 |
130 |
131 |
127 |
90 |
60 |
40 |
35 |
4-14 |
16 |
2 |
3 |
75 |
2.4 |
|
422J15AB2A4 |
15 |
130 |
137 |
130 |
95 |
65 |
45 |
40 |
4-14 |
16 |
2 |
3 |
75 |
2.7 |
|
422J20AB2A4 |
20 |
150 |
167 |
157 |
105 |
75 |
55 |
51 |
4-14 |
16 |
2 |
3 |
100 |
3.9 |
|
422J25AB2A4 |
25 |
160 |
172 |
160 |
115 |
85 |
65 |
58 |
4-14 |
16 |
2 |
3 |
100 |
4.5 |
|
422J32AB2A4 |
32 |
180 |
207 |
191 |
135 |
100 |
78 |
66 |
4-18 |
18 |
2 |
3 |
120 |
7.3 |
|
422J40AB2A4 |
40 |
200 |
220 |
200 |
145 |
110 |
85 |
76 |
4-18 |
18 |
2 |
3 |
120 |
8.1 |
|
422J50AB2A4 |
50 |
230 |
275 |
250 |
160 |
125 |
100 |
88 |
4-18 |
20 |
3 |
4 |
160 |
14.3 |
