J61Y-320P高壓截止閥（SW）產品規范
公稱壓力：32.0MPa
公稱通徑：10mm～50mm
適用介質：O2、N2、Ar、NG、C2H4等
適用溫度：-40～+80℃
連接方式：對焊
介質流向：由閥瓣下面向上流
J61Y-320P高壓截止閥（SW）主要零部件材料
閥體、閥蓋、閥桿：不銹鋼
閥瓣：不銹鋼堆焊司太立合金
填料：PTFE

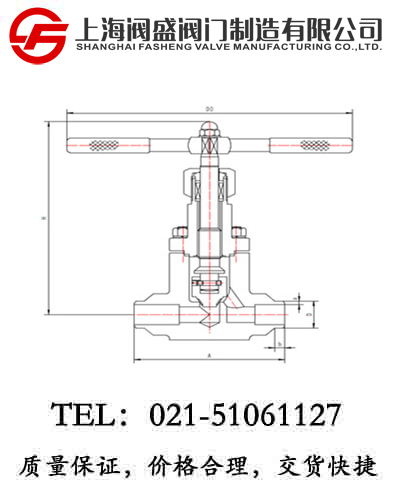

J61Y-320P高壓截止閥（SW）外型尺寸與連接尺寸
|
產品型號 |
J61Y-320P高壓截止閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
A |
H1 |
H2 |
b |
D |
a |
D0 |
|
911J10AD2A4 |
10 |
100 |
170 |
160 |
10 |
18 |
4 |
200 |
5.8 |
|
911J15AD2A4 |
15 |
120 |
180 |
170 |
10 |
22 |
4 |
200 |
6.2 |
|
911J20AD2A4 |
20 |
120 |
225 |
210 |
12 |
28 |
4 |
300 |
7.4 |
|
911J25AD2A4 |
25 |
150 |
235 |
220 |
12 |
34 |
4.5 |
300 |
8.1 |
|
911J40AD2A4 |
40 |
180 |
350 |
330 |
15 |
49 |
4.5 |
400 |
17.8 |
|
911J50AD2A4 |
50 |
200 |
390 |
360 |
15 |
61 |
5 |
450 |
21.7 |
