J61F-16P 常溫截止閥（BW）產品規范
公稱壓力：1.6MPa
公稱通徑：65mm～200mm
適用介質：O2、N2、Ar、NG、C2H4等
適用溫度：-40～+80℃
連接方式：承插焊
介質流向：由閥瓣下面向上流
J61F-16P 常溫截止閥（BW）主要零部件材料
閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
閥瓣密封圈：PTFE或PCTFE

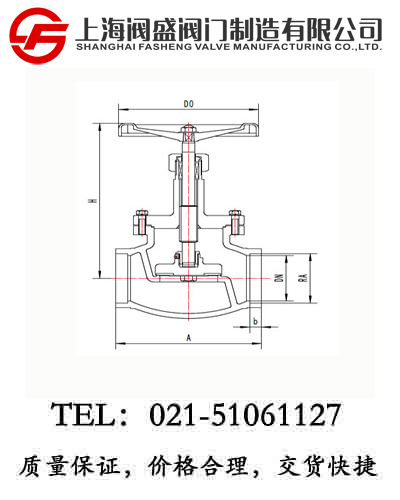

J61F-16P 常溫截止閥（BW）外型尺寸與連接尺寸
|
產品型號 |
J61F-16P常溫截止閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
A |
H1 |
H2 |
b |
RA |
D0 |
|
233J65AB2A4 |
65 |
180 |
292 |
260 |
15 |
76.5 |
200 |
7.9 |
|
233J80AB2A4 |
80 |
210 |
320 |
280 |
15 |
89.5 |
240 |
10.3 |
|
233J100AB2A4 |
100 |
250 |
389 |
339 |
20 |
108.5 |
280 |
18.1 |
|
233J125AB2A4 |
125 |
300 |
454 |
392 |
25 |
133.5 |
300 |
23.6 |
|
233J150AB2A4 |
150 |
350 |
493 |
418 |
25 |
159.5 |
300 |
43.0 |
|
233J200AB2A4 |
200 |
430 |
585 |
485 |
25 |
220 |
360 |
75.9 |
