DJ61F-40P、低溫長軸截止閥（SW）產品規(guī)范
公稱壓力：4.0MPa
公稱通徑：250mm～300mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：對焊
介質流向：由閥瓣上面向下流
DJ61F-40P、低溫長軸截止閥（SW）主要零部件材料
閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
閥瓣密封圈：PTFE或PCTFE

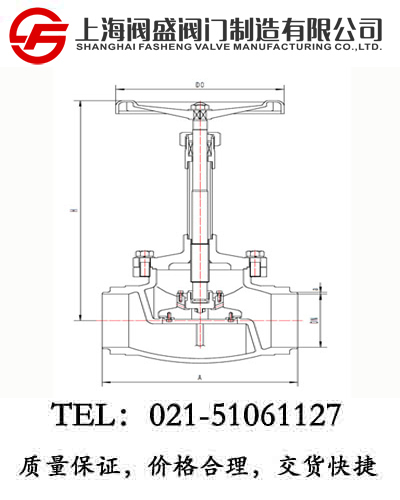

DJ61F-40P、低溫長軸截止閥（SW）外型尺寸與連接尺寸
|
產品型號 |
DJ61F-40P低溫長軸截止閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸(mm) |
|
A |
H1 |
H2 |
a |
RA |
D0 |
|
411J250AB2A3 |
250 |
520 |
985 |
860 |
10 |
273 |
450 |
193.6 |
|
411J300AB2A3 |
300 |
610 |
1080 |
930 |
10 |
325 |
560 |
289.8 |
