DJ61Y-64P低溫高壓截止閥（SW）產品規(guī)范
公稱壓力：6.4MPa
公稱通徑：6mm～25mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：對焊
介質流向：由閥瓣下面向上流
DJ61Y-64P低溫高壓截止閥（SW）主要零部件材料
閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
密封圈：紫銅
閥瓣：堆焊司太立合金

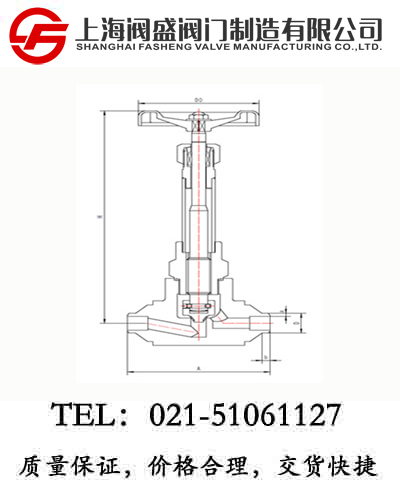

DJ61Y-64P低溫高壓截止閥（SW）外型尺寸與連接尺寸
|
產品型號 |
DJ61Y-64P低溫高壓截止閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸(mm) |
|
A |
H1 |
H2 |
b |
D |
a |
D0 |
|
511J6AD2C3 |
6 |
70 |
253 |
247 |
6 |
12 |
3 |
75 |
0.89 |
|
511J10AD2C3 |
10 |
80 |
310 |
300 |
8 |
14 |
4 |
75 |
1.16 |
|
511J15AD2C3 |
15 |
85 |
320 |
310 |
8 |
18 |
4 |
75 |
1.58 |
|
511J20AD2C3 |
20 |
90 |
365 |
350 |
8 |
22 |
4 |
100 |
1.89 |
|
511J25AD2C3 |
25 |
95 |
375 |
360 |
8 |
28 |
4 |
100 |
2.66 |
