DH61Y-320P 低溫高壓止回閥（SW）產品規范
公稱壓力：32.0MPa
公稱通徑：10mm～50mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：對焊
介質流向：由閥瓣下面向上流
DH61Y-320P 低溫高壓止回閥（SW）主要零部件材料
閥體、閥蓋：不銹鋼
閥瓣：堆焊司太萊合金
密封圈：紫銅

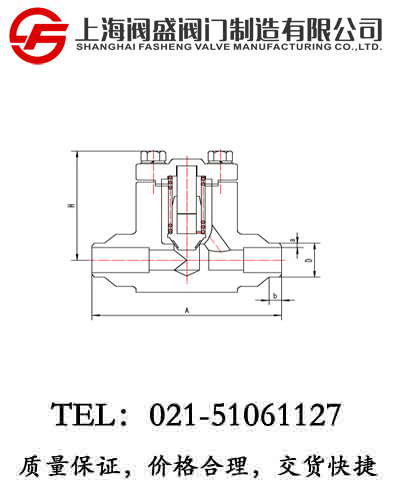

DH61Y-320P 低溫高壓止回閥（SW）外型尺寸與連接尺寸
|
產品型號 |
DH61Y-320P低溫高壓止回閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
A |
b |
D |
a |
H |
|
911H10AD2C3 |
10 |
100 |
10 |
18 |
4 |
80 |
4.9 |
|
911H15AD2C3 |
15 |
120 |
10 |
22 |
4 |
85 |
5.3 |
|
911H20AD2C3 |
20 |
120 |
12 |
28 |
4 |
105 |
6.3 |
|
911H25AD2C3 |
25 |
150 |
12 |
34 |
4.5 |
110 |
6.9 |
|
911H40AD2C3 |
40 |
180 |
15 |
49 |
4.5 |
165 |
15.1 |
|
911H50AD2C3 |
50 |
200 |
15 |
61 |
5 |
180 |
18.5 |
