DJ661F-25P低溫氣動緊急切斷閥產品規范
公稱壓力：2.5MPa
公稱通徑：20mm～200mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+75℃
連接方式：承插焊
介質流向：由閥瓣上面向下流
氣源壓力：0.3～0.6MPa
緊急切斷溫度：70±5℃
DJ661F-25P低溫氣動緊急切斷閥主要零部件材料
閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
密封圈：PTFE或PCTFE
氣缸、支架：鑄鋁

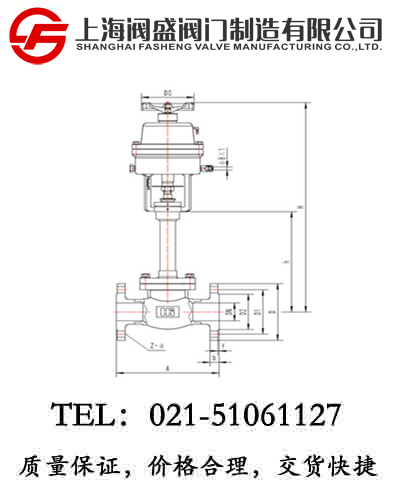

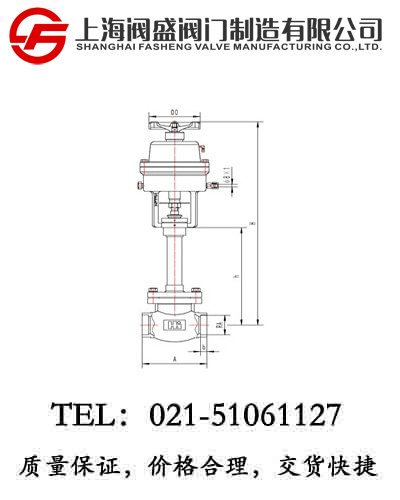

DJ661F-25P低溫氣動緊急切斷閥外型尺寸與連接尺寸
|
產品型號 |
DJ661F-25P低溫緊急切斷閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
A |
H |
h |
D0 |
RA |
b |
|
333E20AB2A3P |
20 |
90 |
400 |
200 |
100 |
25.5 |
8 |
6 |
|
333E25AB2A3P |
25 |
100 |
400 |
200 |
100 |
32.5 |
8 |
6.2 |
|
333E32AB2A3P |
32 |
110 |
468 |
204 |
120 |
38.5 |
10 |
10.5 |
|
333E40AB2A3P |
40 |
120 |
523 |
230 |
120 |
45.5 |
10 |
10.7 |
|
333E50AB2A3P |
50 |
150 |
523 |
230 |
120 |
57.5 |
15 |
17.8 |
|
333E65AB2A3P |
65 |
180 |
651 |
250 |
120 |
76.5 |
15 |
20.5 |
|
333E80AB2A3P |
80 |
210 |
736 |
320 |
160 |
89.5 |
15 |
32.1 |
|
333E100AB2A3P |
100 |
250 |
736 |
320 |
160 |
108.5 |
20 |
50.4 |
|
333E125AB2A3P |
125 |
300 |
1020 |
470 |
300 |
133.5 |
25 |
68.6 |
|
333E150AB2A3P |
150 |
350 |
1050 |
500 |
300 |
159.5 |
25 |
95.4 |
|
333E200AB2A3P |
200 |
430 |
1150 |
600 |
300 |
219.5 |
25 |
151.1 |
