J61W-40P針型閥（BW）產品規(guī)范
公稱壓力：4.0MPa
公稱通徑：6mm～25mm
適用介質：O2、N2、Ar、NG、C2H4等
適用溫度：-40～+80℃
連接方式：承插焊
介質流向：由閥頂下面向上流
J61W-40P針型閥（BW）主要零部件材料
閥體、閥蓋、閥桿：不銹鋼
閥瓣：不銹鋼
填料：PTFE

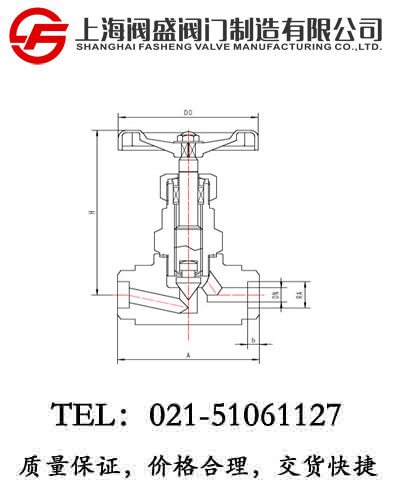

J61W-40P針型閥（BW）外型尺寸與連接尺寸
|
產品型號 |
J61W-40P針型閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸(mm) |
|
A |
H1 |
H2 |
b |
RA |
D0 |
|
433N6AA2D4 |
6 |
80 |
95 |
85 |
8 |
14.5 |
75 |
0.75 |
|
433N10AA2D4 |
10 |
85 |
95 |
85 |
8 |
18.5 |
75 |
0.98 |
|
433N15AA2D4 |
15 |
90 |
95 |
85 |
8 |
22.5 |
75 |
1.32 |
|
433N20AA2D4 |
20 |
95 |
100 |
90 |
8 |
28.5 |
100 |
1.60 |
|
433N25AA2D4 |
25 |
100 |
110 |
95 |
8 |
34.5 |
100 |
2.25 |
