DYC-JQ型系列電磁真空壓差式充氣閥，是安裝在機械真空泵上的專用閥門。安裝于機械真空泵的進氣口，并于泵同步開啟和關閉。當泵停止工作或電源突然中斷時，閥門能依靠大氣與真空的壓差力使閥板自動關閉，將真空系統封閉，保持其真空度，并將大氣通過閥的節流孔充入泵腔內，從而避免泵油逆流污染真空系統。
適用的工作介質為空氣及非腐蝕性氣體。
|
DYC-JQ型系列電磁真空壓差式充氣閥主要技術性能 | |
|
適用范圍(Pa) |
105～1x10-3 |
|
閥門漏率(Pa.L/S) |
＜1.0x10-4 |
|
電源電壓(V/Hz) |
220/50 |
|
介質溫度（℃） |
-25～+50 |
|
開關時間（S） |
≤3 |
|
安裝方式 |
垂直或水平 |
|
線圈溫升（℃） |
≤65 | |  |
|
|
|

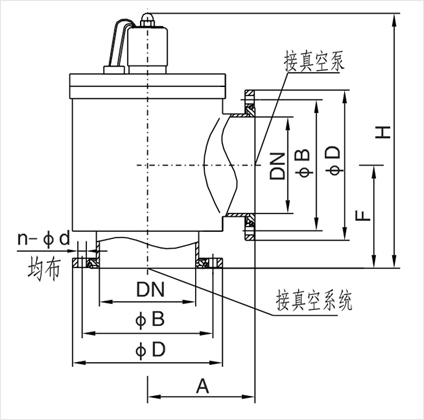

DYC-JQ型系列電磁真空壓差式充氣閥連接及外形尺寸 | |
|
型號 |
DN |
ΦD |
ΦB |
A/F |
H |
n/Φd |
連接標準 |
|
DYC-JQ50 |
50 |
110 |
90 |
80/80 |
210 |
4-9 |
GB/T6070 |
|
DYC-JQ65 |
63 |
130 |
110 |
88/88 |
255 |
4-9 |
|
DYC-JQ80 |
80 |
145 |
125 |
98/98 |
285 |
8-9 |
|
DYC-JQ100 |
100 |
165 |
145 |
108/108 |
297 |
8-9 |
|
DYC-JQ125 |
125 |
200 |
175 |
138/138 |
300 |
8-11 |
|
DYC-JQ150 |
150 |
220 |
195 |
153/160 |
370 |
8-11 |
Jb919 |
|
DYC-JQ200 |
200 |
285 |
260 |
200/200 |
430 |
12-11 |
GB/T6070 | | |
