該系列高真空電磁壓差式充氣閥，是安裝在機械真空泵上的專用閥門。安裝于機械真空泵的進氣口，并與泵同步開啟和關閉。當泵停止工作或電源突然中斷時，閥門能依靠大氣與真空的壓差力使閥板自動關閉，將真空系統封閉，保持其真空度，并將大氣通過閥的節流孔充入泵腔內，從而避免泵油逆流污染真空系統。
適用的工作介質為空氣及非腐蝕性氣體。
|
GYC-JQ系列高真空電磁壓差式?jīng)_氣閥主要技術性能 | |
|
適用范圍(Pa) |
105～1x10-3 |
|
閥門漏率(Pa.L/S) |
＜1.0x10-4 |
|
電源電壓(V/Hz) |
220/50 |
|
介質溫度(℃) |
-25～+50 |
|
開閉時間(S) |
≤3 |
|
安裝方式 |
垂直或水平 |
|
法蘭標準(V/Hz) |
GB4982；JB919 | | |
|
|
|

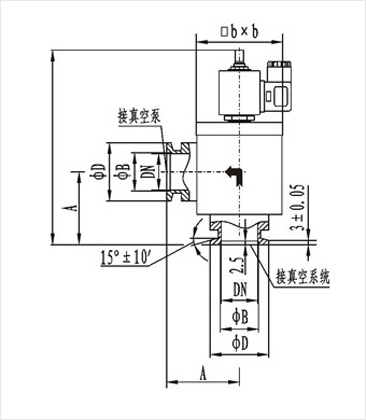

GYC-JQ系列高真空電磁壓差式?jīng)_氣閥連接及外形尺寸 | |
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
A |
bxb |
|
GYC-JQ16/KF |
16 |
30 |
17.2 |
153 |
40 |
37x37 |
|
GYC-JQ16/KF |
25 |
40 |
26.2 |
155 |
50 |
62x62 |
|
GYC-JQ16/KF |
40 |
55 |
41.2 |
178 |
65 |
80x80 | | |
