DA41Y-160P320P 低溫安全閥產品規范
產品類型：彈簧直接作用全啟式
公稱壓力：16.0～32.0MPa
公稱通徑：10mm～50mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：法蘭
DA41Y-160P320P 低溫安全閥主要零部件材料
閥體、閥座、閥瓣、閥桿：不銹鋼
彈簧：不銹鋼
閥瓣密封面：堆焊司太立合金
|
DA41Y-160P320P 低溫安全閥主要技術參數
|
產品代號 |
整定壓力
(MPa) |
密封壓力
(MPa) |
排量
系數 |
|
7(9)22Fa |
2.5～3.2 |
2.25～2.88 |
0.27 |
|
7(9)22Fb |
3.2～4.0 |
2.88～3.60 |
|
7(9)22Fc |
4.0～5.0 |
3.60～4.50 |
|
7(9)22Fd |
5.0～6.4 |
4.50～5.76 |
|
7(9)22Fe |
6.4～10.0 |
5.76～9.00 |
|
7(9)22Ff |
10.0～13.0 |
9.00～11.70 |
|
922Fg |
13.0～16.0 |
11.70～14.40 |
|
922Fh |
16.0～19.0 |
14.40～17.10 |
|
922Fi |
19.0～21.0 |
17.10～18.90 |
|
922Fk |
21.0～29.0 |
18.90～26.10 | |

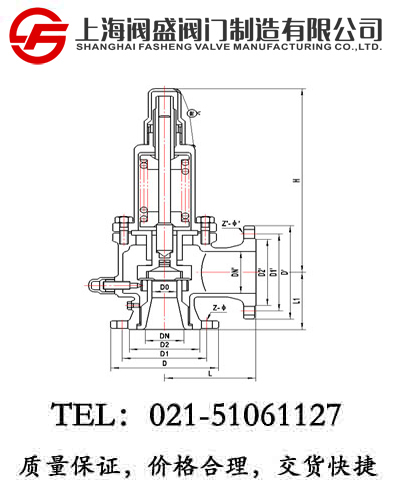

DA41Y-160P320P 低溫安全閥外型尺寸與連接尺寸
|
產品型號 |
DA41Y-160P/320P低溫安全閥 |
重量
(kg) |
|
產品代號 |
尺寸 |
|
|
do |
d |
M |
D |
K |
Z-d |
b |
d1 |
M1 |
D1 |
K1 |
Z1-d1 |
b1 |
L |
L1 |
H |
|
|
722Aa～k10AD2A3 |
8 |
18 |
M24×2 |
95 |
60 |
3-18 |
20 |
29 |
M42×2 |
115 |
80 |
4-18 |
22 |
95 |
100 |
261 |
10 |
|
722Aa～k15AD2A3 |
8 |
20 |
M24×2 |
95 |
60 |
3-18 |
20 |
29 |
M42×2 |
115 |
80 |
4-18 |
22 |
95 |
100 |
261 |
20 |
|
722Aa～k20AD2A3 |
10 |
27 |
M33×2 |
105 |
68 |
3-18 |
20 |
29 |
M42×2 |
115 |
80 |
4-18 |
22 |
95 |
100 |
261 |
25 |
|
722Aa～k25AD2A3 |
12 |
28 |
M33×2 |
105 |
68 |
3-18 |
20 |
50 |
M64×3 |
165 |
115 |
6-26 |
32 |
130 |
135 |
285 |
32 |
|
722Aa～k32AD2A3 |
16 |
37 |
M42×2 |
115 |
80 |
4-18 |
22 |
50 |
M64×3 |
165 |
115 |
6-26 |
32 |
130 |
135 |
285 |
50 |
|
722Aa～k40AD2A3 |
20 |
47 |
M52×2 |
165 |
115 |
6-26 |
28 |
65 |
M80×3 |
200 |
145 |
6-29 |
40 |
165 |
165 |
350 |
65 |
|
722Aa～k50AD2A3 |
25 |
58 |
M64×3 |
165 |
115 |
6-26 |
32 |
80 |
M100×3 |
225 |
170 |
6-33 |
80 |
165 |
165 |
380 |
82 |
|
922Aa～k10AD2A3 |
8 |
18 |
M24×2 |
95 |
60 |
3-18 |
20 |
29 |
M42×2 |
115 |
80 |
4-18 |
22 |
95 |
100 |
261 |
10 |
|
922Aa～k15AD2A3 |
8 |
27 |
M33×2 |
105 |
68 |
3-18 |
20 |
29 |
M42×2 |
115 |
80 |
4-18 |
22 |
95 |
100 |
261 |
20 |
|
922Aa～k20AD2A3 |
10 |
30 |
M36×2 |
110 |
75 |
3-18 |
20 |
29 |
M42×2 |
115 |
80 |
4-18 |
22 |
95 |
100 |
261 |
25 |
|
922Aa～k25AD2A3 |
12 |
35 |
M42×2 |
115 |
80 |
4-18 |
22 |
50 |
M64×3 |
165 |
115 |
6-26 |
32 |
130 |
135 |
285 |
32 |
|
922Aa～k32AD2A3 |
16 |
41 |
M48×2 |
135 |
95 |
4-22 |
25 |
50 |
M64×3 |
165 |
115 |
6-26 |
32 |
130 |
135 |
285 |
50 |
|
922Aa～k40AD2A3 |
20 |
58 |
M64×2 |
165 |
115 |
6-26 |
32 |
65 |
M80×3 |
200 |
145 |
6-29 |
40 |
165 |
115 |
350 |
65 |
|
922Aa～k50AD2A3 |
25 |
70 |
M80×2 |
200 |
145 |
6-29 |
40 |
80 |
M100×3 |
225 |
170 |
6-33 |
50 |
165 |
165 |
380 |
82 |
使用、維護主要事項：
1、安裝前確保管道吹除干凈；
2、任何時候發現安全閥起跳時，應立即打開放空閥并停止其他任何操作；
3、安全閥每年應至少校驗一次；
4、可按要求定制特殊整定壓力安全閥。
