DA61F-40P低溫安全閥產品規范
產品類型：彈簧直接作用微啟式
公稱壓力：4.0MPa
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：活套接管+螺紋
DA61F-40P低溫安全閥主要零部件材料
閥體：不銹鋼
彈簧：不銹鋼
閥瓣密封圈：增強聚四氟乙烯
|
DA61F-40P低溫安全閥主要技術參數
|
產品代號 |
整定壓力
(MPa) |
密封壓力
(MPa) |
排量
系數 |
|
484Aa |
2.5～3.2 |
2.25～2.88 |
0.27 |
|
484Ab |
2.0～2.5 |
1.80～2.25 |
|
484Ac |
1.6～2.0 |
1.44～1.80 |
|
484Ad |
1.3～1.6 |
1.17～1.44 |
|
484Ae |
1.0～1.3 |
0.90～1.17 |
|
484Af |
0.8～1.0 |
0.72～0.90 |
|
484Ag |
0.6～0.8 |
0.54～0.72 | |

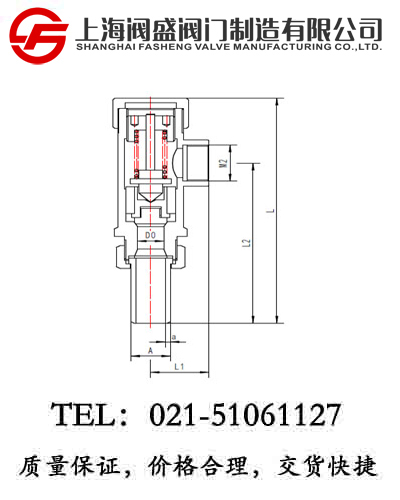

DA61F-40P低溫安全閥外型尺寸與連接尺寸
|
產品型號 |
DA61F-40P低溫安全閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
L |
L1 |
L2 |
D0 |
A |
a |
M2 |
|
484Aa~g10AB2D3 |
10 |
140 |
24 |
102 |
8 |
12 |
2 |
M16×1 |
0.61 |
|
484Aa~g15AB2D3 |
15 |
173 |
40 |
122 |
12 |
22 |
3 |
M27×1.5 |
0.99 |
|
484Aa~g25AB2D3 |
25 |
200 |
40 |
142 |
18 |
27 |
3 |
M33×2 |
1.45 |
使用、維護主要事項：
1、安裝前確保管道吹除干凈；
2、任何時候發現安全閥起跳時，應立即打開放空閥并停止其他任何操作；
3、安全閥每年應至少校驗一次；
4、可按要求定制特殊整定壓力安全閥。
