DH61F-40P低溫止回閥產品規范
公稱壓力：4.0MPa
公稱通徑：10mm～50mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：承插焊
介質流向：由閥瓣下面向上流
DH61F-40P低溫止回閥主要零部件材料
閥體、閥蓋、閥瓣：不銹鋼
閥瓣密封圈：PTFE或PCTFE

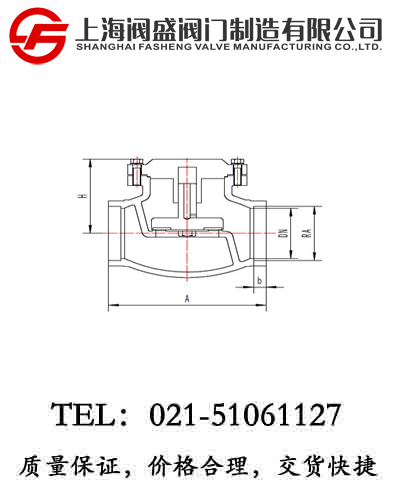

DH61F-40P低溫止回閥外型尺寸與連接尺寸
|
產品型號 |
DH61F-40P低溫止回閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
A |
H |
b |
RA |
|
433H10ABA3 |
10 |
70 |
52 |
8 |
14.5 |
0.7 |
|
433H15ABA3 |
15 |
80 |
55 |
8 |
18.5 |
0.8 |
|
433H20ABA3 |
20 |
90 |
67 |
8 |
25.5 |
1.1 |
|
433H25ABA3 |
25 |
100 |
70 |
8 |
32.5 |
1.2 |
|
433H32ABA3 |
32 |
110 |
79 |
10 |
38.5 |
2.8 |
|
433H40ABA3 |
40 |
120 |
83 |
10 |
45.5 |
3.3 |
|
433H50ABA3 |
50 |
150 |
106 |
15 |
57.5 |
7.1 |
