DY22F-25P低溫升壓調節閥產品規范
公稱壓力：2.5MPa
公稱通徑：15mm～50mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：螺紋
調壓范圍：333Ba-0.1MPa～0.3MPa
333Bb-0.2MPa～1.0MPa
333Bc-0.8MPa～1.6MPa
DY22F-25P低溫升壓調節閥主要零部件材料
閥體、閥蓋：不銹鋼
閥瓣、膜片：不銹鋼
密封圈：PTFE或PCTFE

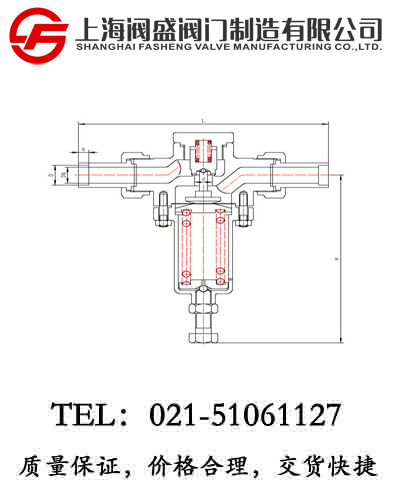

DY22F-25P低溫升壓調節閥外型尺寸與連接尺寸
|
產品型號 |
DY22F-25P低溫升壓調節閥 |
重 量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
L |
D |
D0 |
H |
d |
|
333B15ABA3 |
15 |
200 |
18.5 |
15 |
195 |
12 |
2.3 |
|
333B20ABA3 |
20 |
250 |
25.5 |
20 |
244 |
14 |
3.7 |
|
333B25ABA3 |
25 |
250 |
28.5 |
25 |
248 |
16 |
8.8 |
|
333B32ABA3 |
32 |
300 |
38.5 |
32 |
315 |
18 |
11.8 |
|
333B40ABA3 |
40 |
300 |
45.5 |
40 |
320 |
20 |
15.3 |
|
333B50ABA3 |
50 |
350 |
57.5 |
50 |
342 |
25 |
16.6 |
DY22F-25P低溫升壓調節閥工作原理
當儲槽需升壓時，旋動調節螺栓壓縮彈簧，頂開密封元件，液體介質從儲槽底部流出；通過升 壓閥減壓后液體介質在增壓器汽化，汽化介質進入儲槽頂部，如此循環達到升壓所需設定壓力。
