DY12F-25P低溫升壓調節閥產品規范
公稱壓力：2.5MPa
公稱通徑：6mm、8mm、10mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：螺紋
調壓范圍：344Ba-0.1MPa～0.3MPa
344Bb-0.2MPa～1.0MPa
344Bc-0.8MPa～1.6MPa
DY12F-25P低溫升壓調節閥主要零部件材料
閥體、閥蓋：不銹鋼
閥瓣、膜片：不銹鋼
密封圈：PTFE或PCTFE

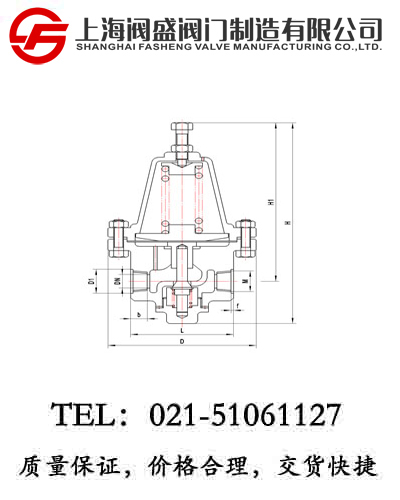

DY12F-25P低溫升壓調節閥外型尺寸與連接尺寸
|
產品型號 |
DY12F-25P低溫升壓調節閥 |
重 量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
L |
D |
M |
b |
f |
L1 |
L2 |
|
344B6ABD3 |
6 |
95 |
28 |
20×1.5 |
17 |
3 |
40 |
193 |
3.6 |
|
344B8ABD3 |
8 |
95 |
32 |
24×1.5 |
17 |
3 |
40 |
193 |
3.7 |
|
344B10ABD3 |
10 |
110 |
38 |
30×2 |
17 |
3 |
40 |
235 |
5.6 |
DY12F-25P低溫升壓調節閥工作原理
當儲槽需升壓時，旋動調節螺栓壓縮彈簧，頂開密封元件，液體介質從儲槽底部流出；通過升壓閥減壓后液體介質在增壓器汽化，汽化介質進入儲槽頂部，如此循環達到升壓所需設定壓力。
