J11W-40P針型閥產品規范
公稱壓力：4.0MPa
公稱通徑：6mm～25mm
適用介質：O2、N2、Ar、NG、C2H4等
適用溫度：-40～+80℃
連接方式：螺紋
介質流向：由閥頂下面向上流
J11W-40P針型閥主要零部件材料
閥體、閥蓋、閥桿：不銹鋼
閥瓣：不銹鋼
填料：PTFE

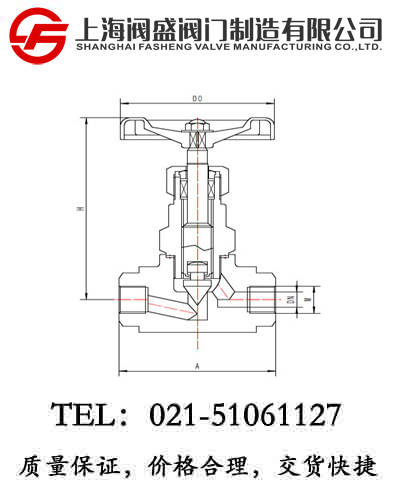

J11W-40P針型閥外型尺寸與連接尺寸
|
產品型號 |
J11W-40P針型閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
A |
H1 |
H2 |
M（NPT） |
D0 |
|
444N6AA2D4 |
6 |
70 |
95 |
85 |
1/4 |
75 |
0.71 |
|
444N10AA2D4 |
10 |
75 |
95 |
85 |
3/8 |
75 |
0.93 |
|
444N15AA2D4 |
15 |
80 |
100 |
90 |
1/2 |
75 |
1.26 |
|
444N20AA2D4 |
20 |
85 |
110 |
95 |
3/4 |
100 |
1.52 |
|
444N25AA2D4 |
25 |
90 |
110 |
95 |
1 |
100 |
2.15 |
