DDC-JQ-B型系列電磁真空帶充氣閥是安裝在機械式真空泵上的專用閥門。閥門與泵接在同一電源上，泵的開啟與停止直接控制了閥的開啟與關閉。當泵停止工作或電源突然中斷時，閥能自動將真空系統封閉，并將大氣通過泵的進氣口充入泵腔，避免泵油返流污染真空系統。
適用的工作介質為空氣及非腐蝕性氣體。
|
DDC-JQ-B系列電磁真空帶充氣閥主要技術性能 | |
|
適用范圍(Pa) |
105～1x10-2 |
|
閥門漏率(Pa.L/S) |
＜6.7x10-4 |
|
適用溫度(℃) |
-25～+50 |
|
線圈溫升(℃) |
≤65 |
|
開閉時間(S) |
≤3 |
|
電源電壓(V/Hz) |
220±10%/50 | |  |
|
|
|
|

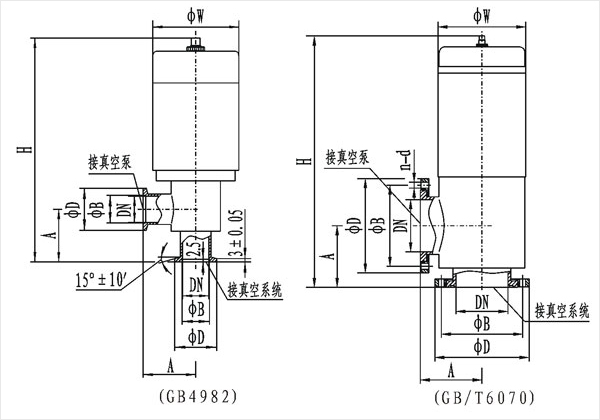

DDC-JQ-B系列電磁真空帶充氣閥連接及外形尺寸(GB/T6070) | |
|
型號 |
通徑(DN) |
ΦW |
ΦD |
ΦB |
H |
A |
n-d |
法蘭標準 |
|
DDC-JQ16B |
16 |
68 |
30 |
17.2 |
191 |
40 |
/ |
GB4982 |
|
DDC-JQ25B |
25 |
82 |
40 |
26.2 |
202 |
50 |
|
DDC-JQ32B |
32 |
92 |
55 |
41.2 |
244 |
50 |
|
DDC-JQ40B |
40 |
110 |
55 |
41.2 |
275 |
65 |
|
DDC-JQ50B |
50 |
125 |
110 |
90 |
314 |
80 |
4-Φ9 |
GB/T6070 |
|
DDC-JQ65B |
65 |
135 |
130 |
110 |
343 |
88 |
4-Φ9 |
|
DDC-JQ80B |
80 |
135 |
145 |
125 |
387 |
95 |
4-Φ9 |
|
DDC-JQ100B |
100 |
165 |
165 |
145 |
399 |
108 |
8-Φ9 | | |
