DA21T-6P64P100P160P低溫安全閥產品規范
產品類型：彈簧直接作用微啟式
公稱壓力：0.6～16.0MPa
適用介質：O2、N2、Ar、Air、LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：螺紋
DA21T-6P64P100P160P低溫安全閥主要零部件材料
閥體：不銹鋼
閥座：黃銅
彈簧：不銹鋼
閥桿、閥頂：不銹鋼
|
DA21T-6P64P100P160P低溫安全閥主要技術參數
|
產品代號 |
產品型號 |
公稱壓力
(MPa) |
整定壓力
(MPa) |
排放壓力
(MPa) |
排量
系數 |
|
774A6AMD3 |
4K6 |
16.0 |
17.6 |
19.2 |
0.47 |
|
674A6AMD3 |
6K6 |
10.0 |
7.6 |
8.4 |
|
574A10AMD3 |
3K10M |
6.4 |
4.0 |
4.4 |
|
574Aa10AMD3 |
5K10 |
6.4 |
1.85 |
2.03 |
|
574Ab10AMD3 |
8K10 |
6.4 |
4.4 |
4.8 |
|
174A15AMD3 |
6K15 |
0.6 |
0.8 |
0.88 |
|
174Aa25AMD3 |
1K25 |
0.6 |
0.08 |
0.088 |
|
174Ab25AMD3 |
2K25 |
0.6 |
0.26 |
0.28 |
|
174Ac25AMD3 |
3K25 |
0.6 |
0.38 |
0.42 |
|
174Ad25AMD3 |
6K25 |
0.6 |
0.72 |
0.8 | |

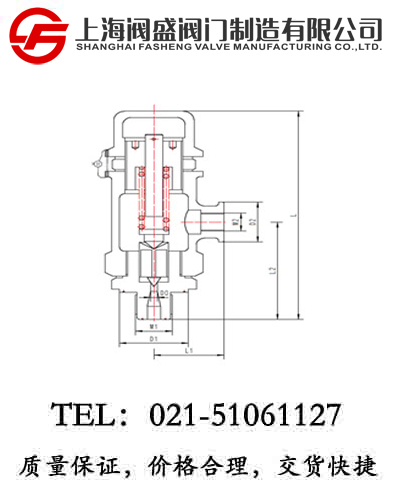

DA21T-6P64P100P160P低溫安全閥外型尺寸與連接尺寸
|
產品型號 |
DA21T-6P/64P/100P/160P低溫安全閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
L |
L1 |
L2 |
D |
D1 |
M1 |
M2 |
|
774A6AMD3 |
6 |
160 |
55 |
79.5 |
6 |
44 |
M24×2 |
G1/4 |
2.68 |
|
674A6AMD3 |
6 |
160 |
55 |
79.5 |
8 |
44 |
M24×2 |
G1/4 |
2.65 |
|
574A10AMD3 |
10 |
180 |
55 |
79 |
12 |
53 |
M30×2 |
G3/8 |
3.05 |
|
574Aa10AMD3 |
10 |
171 |
55 |
79 |
12 |
53 |
M30×2 |
G3/8 |
2.68 |
|
574Ab10AMD3 |
10 |
180 |
55 |
79 |
12 |
53 |
M30×2 |
G3/8 |
3.05 |
|
174A15AMD3 |
15 |
186 |
50 |
84 |
22 |
52 |
M36×2 |
G1 |
2.93 |
|
174Aa25AMD3 |
25 |
187 |
70 |
95 |
28 |
63 |
M48×2 |
G1 |
3.63 |
|
174Ab25AMD3 |
25 |
187.5 |
70 |
95 |
28 |
63 |
M48×2 |
G1 |
3.64 |
|
174Ac25AMD3 |
25 |
231 |
70 |
112 |
28 |
63 |
M48×2 |
G1 |
5.01 |
|
174Ad25AMD3 |
25 |
231 |
70 |
112 |
28 |
63 |
M48×2 |
G1 |
5.01 |
使用、維護主要事項：
1、安裝前確保管道吹除干凈；
2、任何時候發現安全閥起跳時，應立即打開放空閥并停止其他任何操作；
3、安全閥每年應至少校驗一次；
4、可按要求定制特殊整定壓力安全閥。
