DA42F-16P低溫安全閥產品規范
產品類型：彈簧直接作用微啟式
公稱壓力：25.0MPa
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：焊接
DA42F-16P低溫安全閥主要零部件材料
閥體：不銹鋼
閥瓣：不銹鋼
彈簧：不銹鋼
|
DA61Y-250P低溫安全閥主要技術參數
|
產品代號 |
整定壓力
(MPa) |
密封壓力
(MPa) |
排量
系數 |
|
888Aa |
3.2～4.0 |
2.88～3.60 |
0.27 |
|
888Ab |
4.0～5.0 |
3.60～4.50 |
|
888Ac |
5.0～6.4 |
4.50～5.76 |
|
888Ad |
6.4～10.0 |
5.76～9.00 |
|
888Ae |
10.0～13.0 |
9.00～11.70 |
|
888Af |
13.0～16.0 |
11.70～14.40 |
|
888Ag |
16.0～19.0 |
14.40～17.10 |
|
888Ah |
19.0～21.0 |
17.10～18.90 | |

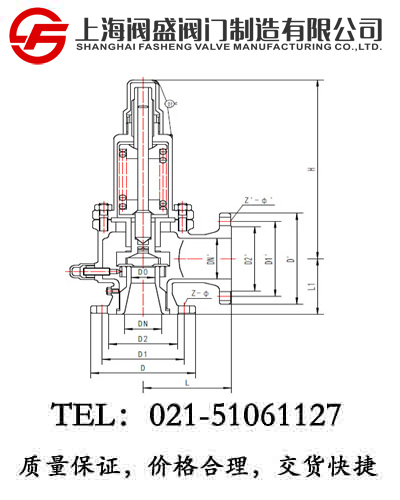

DA61Y-250P低溫安全閥外型尺寸與連接尺寸
|
產品型號 |
DA61Y-250P低溫安全閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
d |
D |
L1 |
L2 |
D1 |
L |
|
888Aa～h10ADD3 |
10 |
6 |
18 |
85 |
85 |
18 |
243 |
3.64 |
|
888Aa～h15ADD3 |
15 |
8 |
22 |
85 |
85 |
22 |
243 |
3.89 |
|
888Aa～h25ADD3 |
25 |
10 |
25 |
96 |
96 |
25 |
276 |
5.63 |
使用、維護主要事項：
1、安裝前確保管道吹除干凈；
2、任何時候發現安全閥起跳時，應立即打開放空閥并停止其他任何操作；
3、安全閥每年應至少校驗一次；
4、可按要求定制特殊整定壓力安全閥。
